16心MPOパッチコードSM, OM3, OM4
- ケーブル1本で8対向送受信を実現、高密度配線に適します
- コネクタのキー位置変更により12/24MPOとの誤接続を回避
- 400GbE用OSFP/QSFP-DDを接続できます
- 配線を減らせるので放熱を促進できます
- 放熱や電力消費課題が多いAIデータセンタの必須アイテム
- データセンタのAI対応での課題解決にも役立ちます
商品仕様
| ファイバ種類 | SM(OS2) | GI50(OM3) | GI50(OM4) | ||||
|---|---|---|---|---|---|---|---|
| コア径/クラッド径(μm) | 9.2/125(※1) | 50/125 | 50/125 | ||||
| 波長(nm) | 1310 | 1383 | 1550 | 850 | 1300 | 850 | 1300 |
| 伝送損失(dB/km) | ≦0.4 | ≦0.4 | ≦0.3 | ≦3.0 | ≦1.0 | ≦3.0 | ≦1.0 |
| 伝送帯域(MHz/km) | - | 1500 | 500 | 3500 | 500 | ||
| 標準カラー | 黄 | アクア | アクア | ||||
| コネクタ研磨 | APC | Flat PC | Flat PC / APC | ||||
| 外被材質 | LSZH | LSZH | LSZH | ||||
| 外被寸法 | 3.0mm | 3.0mm | 3.0mm | ||||
| 準拠規格 | LSZH RoHS指令 |
LSZH RoHS指令 |
LSZH RoHS指令 |
||||
※1 シングルモードは、1310nmでのモードフィールド径です。
コネクタ

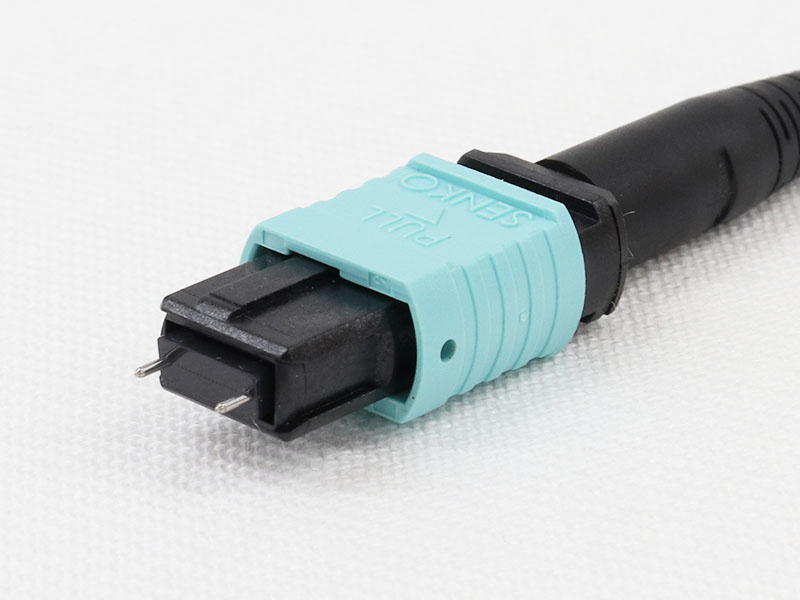

PINあり
PINなし
16MPOパッチコードの品番表示
品番例：ALP-24OM4-16MPOAF/16MPOAF-U/U-5M
ALP-
-
②コネクタ種類
-
③配線記号
-
24
心数
OM4
①ファイバ種類
16MPOAF
/
16MPOAF
U
/
U
5M
長さ(単位:M)
①ファイバ種類
- SM
- シングルモード
- OM3
- GI50(OM3)
- OM4
- GI50(OM4)
②コネクタ種類
- 16MPOF
- MPO(Pinなし)
- 16MPOM
- MPO(Pinあり)
- 16MPOAF
- MPO(APC研磨、Pinなし)
- 16MPOAM
- MPO(APC研磨、Pinあり)
③配線記号
- U/D
- メソッドA
- U/U
- メソッドB
