16心MPO-FOコードSM GI50(OM3 OM4)
- MPOの「多心一括配線」の便利さと、個別配線できるLC/SCの手軽さの良いとこ取り
- 8対向の16MPOを、4対向ずつ12MPO x2にも分岐可能
- 分岐長を指定可能
- クリップ、ラベル追加もご相談ください
コネクタ
PINあり
PINなし
MPOパッチコードの品番表示
品番例：ALP-24FOM4-16MPOF/16SC-END-3M
ALP-
-
②コネクタ種類
-
-
24
心数
FOM4
①ファイバ種類
16MPOF
/
16SC
_
③分岐長
END
④配線記号
3M
長さ(単位:M)
①ファイバ種類
- FOSM
- シングルモード
- FOM3
- GI50(OM3)
- FOM4
- GI50(OM4)
②コネクタ種類（Side A）
- 16MPOF
- MPO(Pinなし)
- 16MPOM
- MPO(Pinあり)
- 16MPOAF
- MPO(APC研磨、Pinなし)
- 16MPOAM
- MPO(APC研磨、Pinあり)
②コネクタ種類（Side B）
- 16LC
- LCｘ16個
- 8DLC
- DLCｘ8個
- 16SC
- SCｘ16個
- 8DSC
- DSCｘ8個
- 16FC
- FCｘ16個
- 2x12MPOAF
- 12MPOAFｘ2個
- 2x12MPOAM
- 12MPOAMｘ2個
- 2x12MPOF
- 12MPOFｘ2個
- 2x12MPOM
- 12MPOMｘ2個
※その他あり。MU/ST/APC研磨/ショートブーツ、詳細はお問い合わせください。
③分岐長
- 無記入
- 標準0.6m
- ■■
- 指定長をmで指示
※最大長2mまで
④配線記号
- END

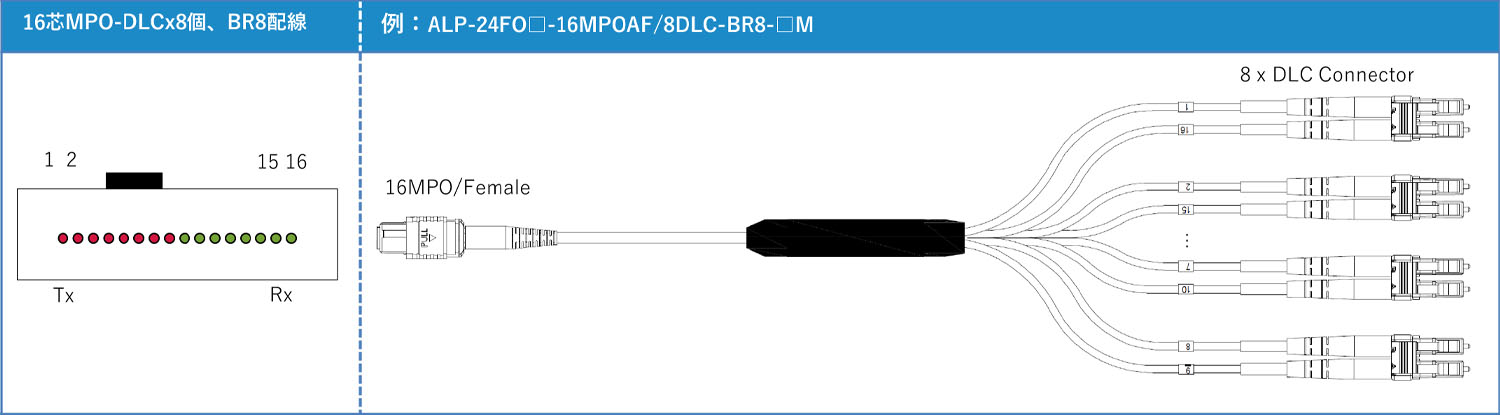

- BR8
- BR2
※配線記号の内容は下記に記載
※カスタム配線の対応も可能です。詳細はお問い合わせください。
