12/16 MPOテープコードSM GI50(OM3)
- テープコードは複数の0.25mm素線を平行に並べて、UV硬化性樹脂で一括被覆した芯線です。
- 多心配線に最適なフラット構造の光ファイバコード。省スペース・軽量設計で、機器内部の配線や高密度接続環境にも柔軟に対応。
商品仕様
| ファイバ種類 | SM(OS2) | GI50(OM3) | |||
|---|---|---|---|---|---|
| コア径/クラッド径(μm) | 9.2/125(※1) | 50/125 | |||
| 波長(nm) | 1310 | 1383 | 1550 | 850 | 1300 |
| 伝送損失(dB/km) | ≦0.4 | ≦0.4 | ≦0.3 | ≦0.3 | ≦1.0 |
| 伝送帯域(MHz/km) | - | 1500 | 500 | ||
| コネクタ研磨 | APC | PC | |||
| 許容曲げ半径(mm) | 15mm以上 | 15mm以上 | |||
| 外被材質 | UV硬化性樹脂 | UV硬化性樹脂 | |||
| 準拠規格 | JIS C 3005 RoHS指令 |
JIS C 3005 RoHS指令 |
|||
※1 シングルモードは、1310nmでのモードフィールド径です。

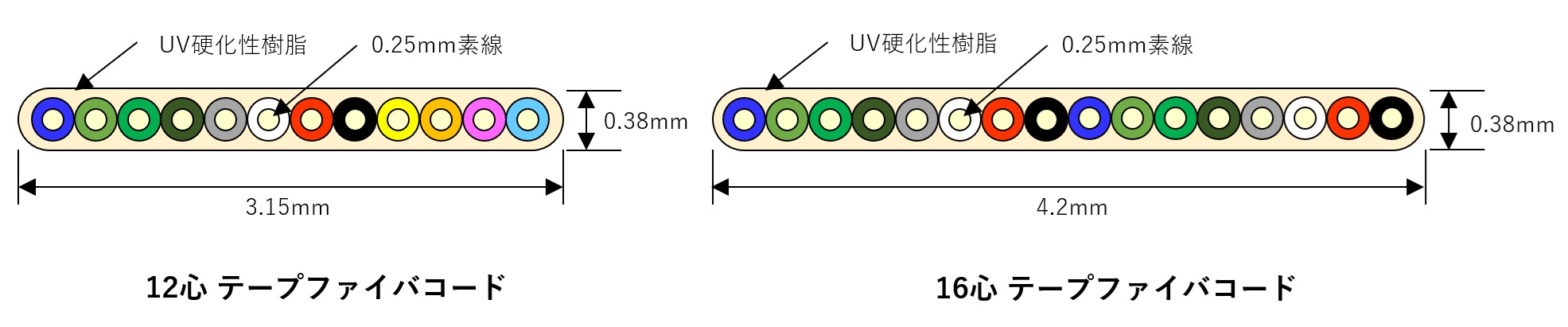

商品構造
※横にスクロールしてご覧ください。
12/16 MPOテープコードの品番表示
品番例：ALPJ-16TOM3-MPOF/MPOF-U/U-5M
ALPJー
ー
③コネクタ種類
ー
④配線記号
ー
16T
①心数
OM3
②ファイバ種類
MPOF
/
MPOF
U
/
U
5M
⑤長さ
①心数
- 12T
- 12心テープコード
- 16T
- 16心テープコード
②ファイバ種類
- SM
- シングルモード
- OM3
- GI50(OM3)
③コネクタ種類
- MPOF
- MPO(Pinなし)
- MPOM
- MPO(Pinあり)
- MPOLLF
- MPOLowLoss(Pinなし)
- MPOLLM
- MPOLowLoss(Pinあり)
- MPOAF
- MPO(APC研磨、Pinなし)
- MPOAM
- MPO(APC研磨、Pinあり)
- MPOLLAF
- MPOLowLoss
(APC研磨、Pinなし) - MPOLLAM
- MPOLowLoss
(APC研磨、Pinあり)
④配線記号
- U/D
- メソッドA
- U/U
- メソッドB
⑤長さ
- 単位
- M
※標準の長さは0.3ｍからです。
特別要望の際はお問い合わせください。
