【2心】マイクロコード（ユニブーツ付光パッチコード）SM GI50(OM3 OM4)
- 従来の2心めがねコードと比較すると配線スペースが半減
- 配線容量が従来パッチコードの50％に軽減
商品仕様
| ファイバ種類 | SM(OS2) | GI50(OM3) | GI50(OM4) | ||||
|---|---|---|---|---|---|---|---|
| コア径/クラッド径(μm) | 9.2/125(※1) | 50/125 | 50/125 | ||||
| 波長(nm) | 1310 | 1383 | 1550 | 850 | 1300 | 850 | 1300 |
| 伝送損失(dB/km) | ≦0.4 | ≦0.4 | ≦0.3 | ≦3.0 | ≦1.0 | ≦3.0 | ≦1.0 |
| 伝送帯域(MHz/km) | - | 1500 | 500 | 3500 | 500 | ||
| 標準カラー | 黄 | アクア | アクア | ||||
| 許容曲げ半径(mm) | 15mm | 15mm | 15mm | ||||
| 心線被覆外径 | 0.6mm | 0.6mm | 0.6mm | ||||
| シース外皮材質 | LSZH | LSZH | LSZH | ||||
| シース外皮寸法 | 2.0mm | 2.0mm | 2.0mm | ||||
| 準拠規格 | LSZH RoHS指令 |
LSZH RoHS指令 |
LSZH RoHS指令 |
||||
※1 シングルモードは、1310nmでのモードフィールド径です。
-
【従来の2心メガネコード】
Φ2㎜×2本（外径2×4㎜）
-
【高密度配線用2心マイクロコード】
外径Φ2㎜コードに光ファイバ素線が2本入っています
配線スペースが半減
従来は1つのコネクタに1本のコードが必要でしたが、高密度配線用2心マイクロコードでは2本を1本にまとめているので、配線周りの省スペース化を実現いたします。コードが乱雑にならず管理運用の効率化にもつながります。
コネクタ
UDLCコネクタ
極性の変換不可
ELCコネクタ
極性の変換可能
SNコネクタ
極性の変換不可
CSコネクタ
極性の変換不可
2心マイクロコードの「UDLCコネクタ」品番表示
品番例： ALP-2MCSM-UDLC/UDLC-3M-BR
ALPー
ー
③コネクタ種類
ー
ー
2MC
①心数
SM
②ファイバ種類
UDLC
/
UDLC
3M
長さ(単位:M)
BR
④極性
①心数
2心マイクロコード
②ファイバ種類
- SM
- シングルモード
- OM3
- GI50(OM3)
- OM4
- GI50(OM4)
③コネクタ種類
- UDLC
- ユニブーツDLC
※UDLCコネクタは、極性の変更はできません
④極性
- BR
- クロス結線
- BB
- ストレート結線
2心マイクロコードの「ELCコネクタ」品番表示
品番例： ALP-2MCSM-ELC/ELC-3M
ALPー
ー
③コネクタ種類
ー
2MC
①心数
SM
②ファイバ種類
ELC
/
ELC
3M
長さ(単位:M)
①心数
2心マイクロコード
②ファイバ種類
- SM
- シングルモード
- OM3
- GI50(OM3)
- OM4
- GI50(OM4)
③コネクタ種類
- ELC
- EZ Flip LC
※ファイバを撚ることなく極性変換が可能
極性変換方法：
2心マイクロコードの「SNコネクタ」品番表示
品番例： ALP-2MCSM-SN/SN-3M-U
ALPー
ー
③コネクタ種類
ー
ー
2MC
①心数
SM
②ファイバ種類
SN
/
SN
3M
長さ(単位:M)
U/U
④極性
①心数
2心マイクロコード
②ファイバ種類
- SM
- シングルモード
- OM3
- GI50(OM3)
- OM4
- GI50(OM4)
③コネクタ種類
- SN
- SN Connector
※SNコネクタは、極性の変更はできません
④極性
- U/U
- UP/UP結線
- U/D
- UP/Down結線

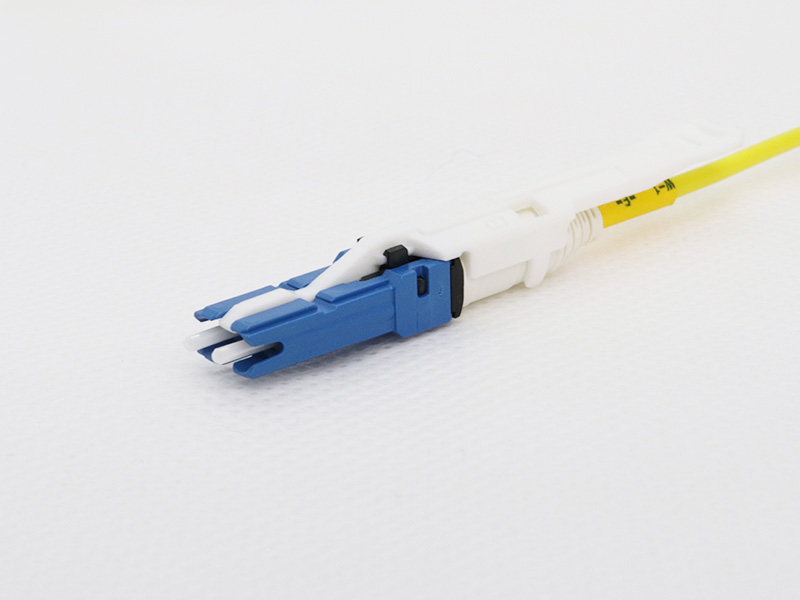

2心マイクロコードの「CSコネクタ」品番表示
品番例： ALP-2MCSM-CS/CS-3M-U
ALPー
ー
③コネクタ種類
ー
ー
2MC
①心数
SM
②ファイバ種類
CS
/
CS
3M
長さ(単位:M)
U
④極性
①心数
2心マイクロコード
②ファイバ種類
- SM
- シングルモード
- OM3
- GI50(OM3)
- OM4
- GI50(OM4)
③コネクタ種類
- CS
- CS Connector
※CSコネクタは、極性の変更はできません
④極性
- U/U
- UP/UP結線
- U/D
- UP/Down結線
