コネクタ付きコード集合型ケーブルSM GI50(OM2 OM3 OM4)
- 24心まで対応可能
- 各種LC、SC、その他コネクタ付き
- RoHS対応品
コード集合型ケーブルは複数のコードを束ねて1本にまとめたケーブルです。フロア間やラック間などの配線で利用します。鋼線のテンションメンバが入っているため、引っ張りに強く、配線が楽にできます。
コネクタ
LCコネクタ
MLCコネクタ
SCコネクタ
MSCコネクタ
FCコネクタ
STコネクタ
MUコネクタ
OPEN(片端切断)
※ケーブルのモードや研磨方法によって、コネクタとブーツの色が変わります

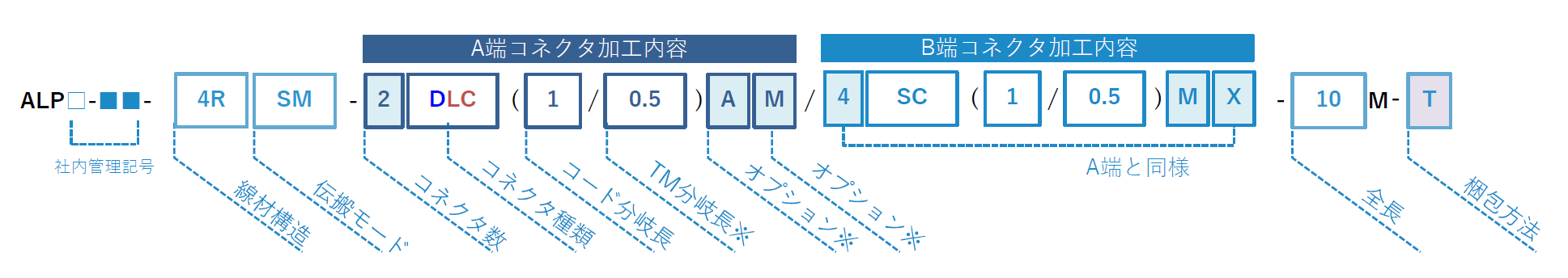

コネクタ付きコード集合型ケーブルの品番表示
※横にスクロールしてご覧ください。
線材構造
- 2R
- 屋内用 丸型 2心
- 4R
- 屋内用 丸型 4心
- 8R
- 屋内用 丸型 8心
- 12R
- 屋内用 丸型 12心
- 24R
- 屋内用 丸型 24心
- 2F
- 屋内用 平型 2心
- 2L
- 屋外用 LAPケーブル 2心 ※2～8心
- HS-2R
- HSFR2心
伝搬モード
- SM
- シングルモード
- G5
- GI50(OM2)
- G5/10G
- GI50(OM3)
- G5/10G+
- GI50(OM4)
コネクタ種類
- LC
- SC
- FC
- ST
- MU
- OPEN
- その他
※ご注文の際は、ケーブル長とコード分岐長/テンションメンバ長をご指定ください。
※マークバンド、ラベル、収縮チューブ、段差加工等のオプション詳細はお問合せください。
※屋外用LAPケーブル対応心数詳細はお問合せください。
※その他：2連タイプ（クリップ着脱式/一体型）、ショートブーツ、APC研磨対応詳細はお問合せください。
図面例
品番例：ALP-2RSM-LC(1/1)/LC(1/1)-10M
※横にスクロールしてご覧ください。
