LANパッチコードCat5E～Cat6対応品をご用意しております。
- ケーブル種類 各種対応可
- カラー全15色
- 長さは1m～
- オプション：ブーツ・ラベル・マークチューブの取り付け可能
LANパッチコードの品番表示
品番例：C5EPC-SB-BB-03.0B
C5EPC
①ケーブル種類
SB
②色
BB
③結線
03.0
④長さ
B
⑤オプション
①ケーブル種類
- C5E
- CAT5E単線
- C5EPC
- CAT5E撚り線
- C6
- CAT6単線
- C6PC
- CAT6撚り線
- C5E(S)
- CAT5E細径単線
- C5E(S)PC
- CAT5E細径撚り線
- C6(S)
- CAT6細径単線
- C6(S)PC
- CAT6細径撚り線
②色
- SB 水
- YW 黄
- LB うす水
- GY 灰
- BL 青
- IV アイボリ
- GG 若草
- PK 桃
- DG 緑
- PU 紫
- RD 赤
- BR 茶
- OR 橙
- BK 黒
- WH 白
③結線
- BB
- 568Bストレート
- AA
- 568Aストレート
- AB
- 1236(AB)クロス
- BX
- 568Bフルクロス
- AX
- 568Aフルクロス
- XX
- ロールオーバー
※結線内容の詳細は下記の図をご覧ください。
④長さ
- 00.1
- 0.1m
- 01.0
- 1m
- 20.0
- 20m
- 100
- 100m
⑤オプション
- B
- 両端ブーツ付
- L
- 両端ラベル付
- T
- 両端マークチューブ付
- BL
- 両端ブーツ/ラベル付
- BT
- 両端ブーツ/マークチューブ付
結線内容
【BB】568Bストレート
【AA】568Aストレート

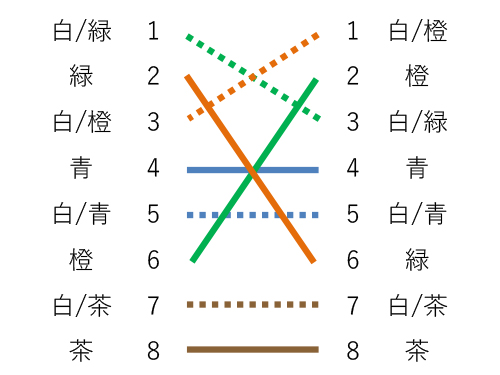

【AB】ABクロス
【BX】568Bフルクロス
【AX】568Aフルクロス
【XX】ロールオーバー

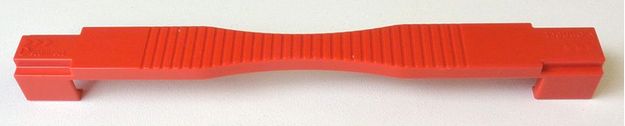

RJ45挿抜工具
-
ALP-TOOL-RJ45
RJ45プラグの挿抜に使用する工具です。
サイズ：150mmｘ15mmｘ14mm 重さ：8g

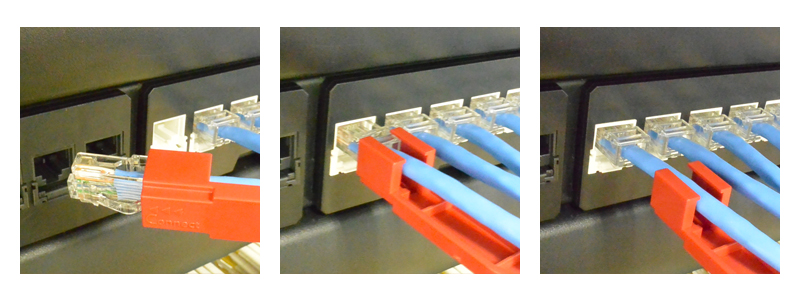

【挿し方】
工具へRJ45コネクタを装着して、ポートへ挿入後、工具を外す。

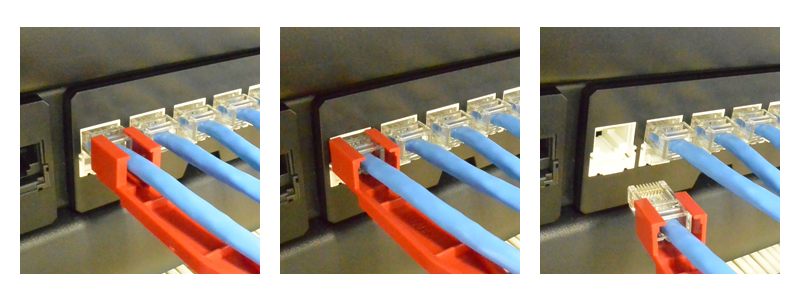

【抜き方】
工具をRJ45コネクタへ差し込んで、RJ45コネクタを引き抜く。
