MPOループバック装置のテスト時に使用するMPO専用の光ループバックコネクタです。
- SM SCタイプ
- SM LCタイプ
- OM4 SCタイプ
- OM4 LCタイプ
MPOループバックコネクタ

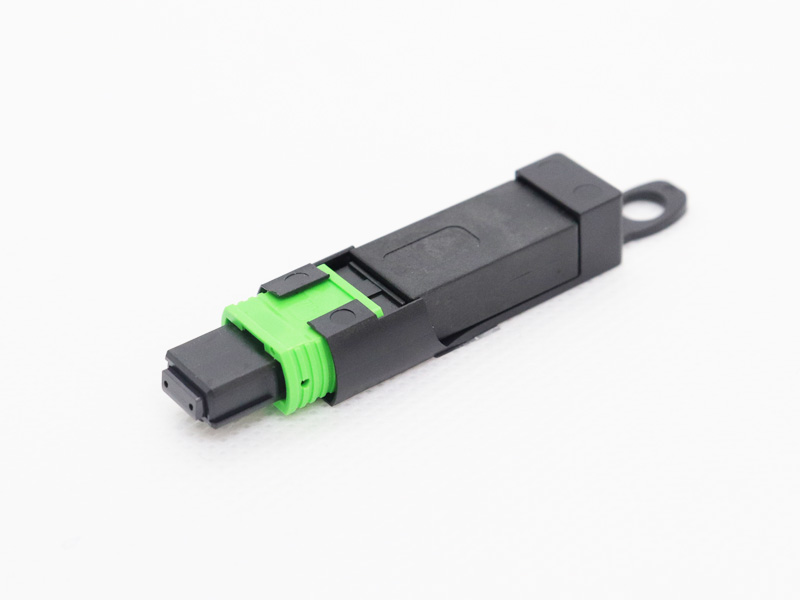

ALP-LOOPBACK-SM-12MPOAF-□□□□-□□
コネクタ：MPO
芯数：12芯
メーカー：アルプシステムズ
備考：SM用

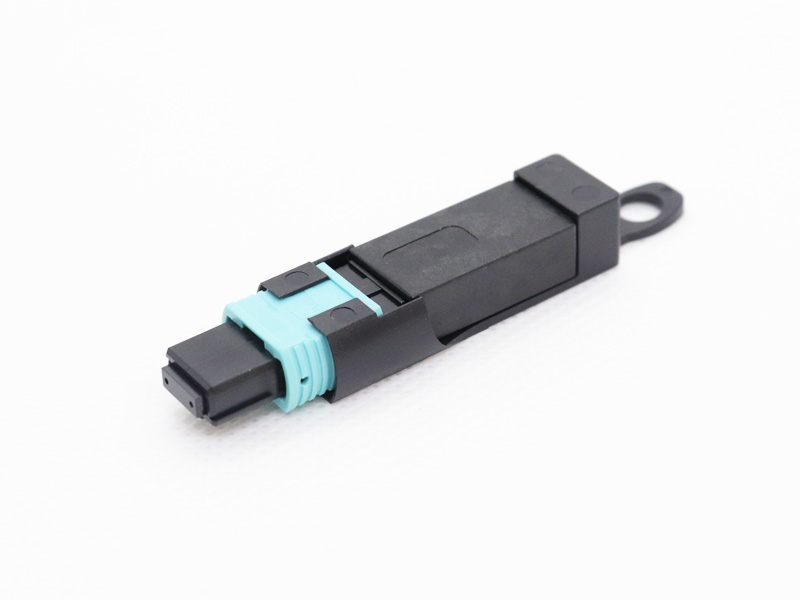

ALP-LOOPBACK-OM4-12MPOF-□□□□-□□
コネクタ：MPO
芯数：12芯
メーカー：アルプシステムズ
備考：OM4用

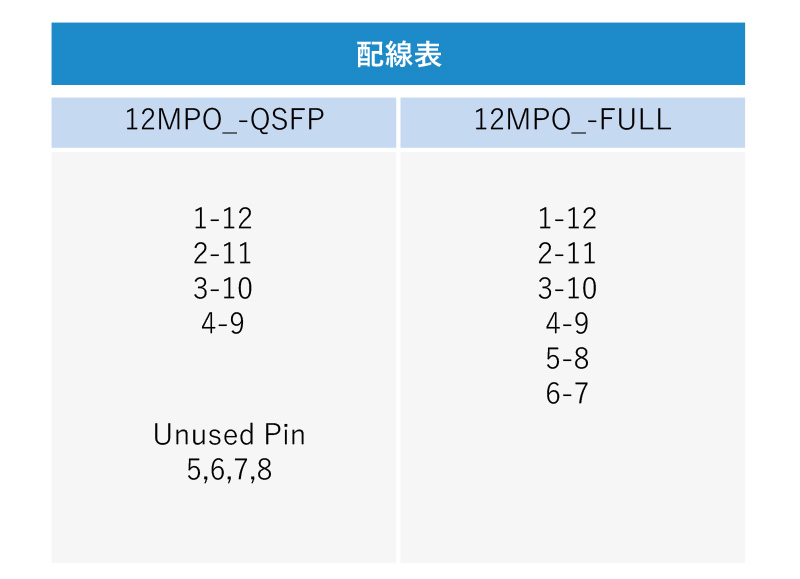

12芯MPOループバックコネクタ仕様
| ファイバ | 色 | ピン | 品番 |
|---|---|---|---|
| SM | 緑 | 無 | ALP-LOOPBACK-SM-12MPOAF-QSFP-R2 |
| ALP-LOOPBACK-SM-12MPOAF-FULL-R2 | |||
| 有 | ALP-LOOPBACK-SM-12MPOAM-QSFP-R2 | ||
| ALP-LOOPBACK-SM-12MPOAM-FULL-R2 | |||
| OM4 | アクア | 無 | ALP-LOOPBACK-OM4-12MPOF-QSFP-R2 |
| ALP-LOOPBACK-OM4-12MPOF-FULL-R2 | |||
| 有 | ALP-LOOPBACK-OM4-12MPOM-QSFP-R2 | ||
| ALP-LOOPBACK-OM4-12MPOM-FULL-R2 |

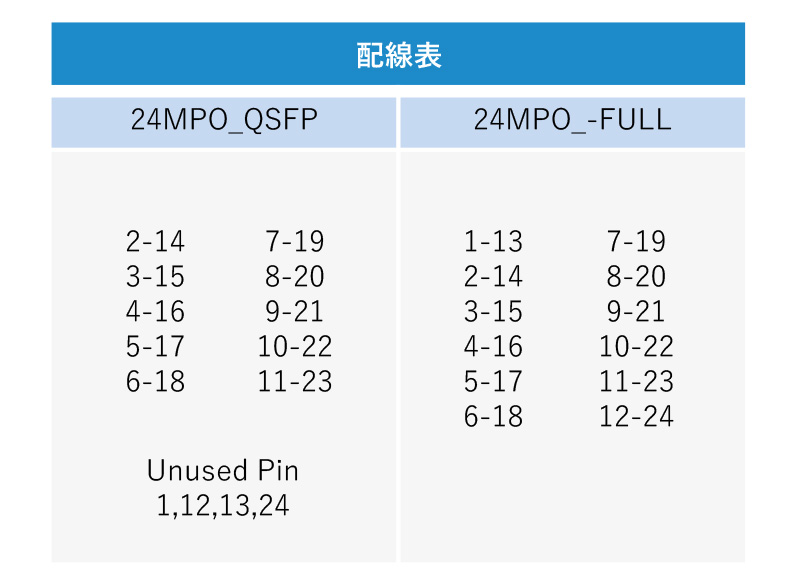

24芯MPOループバックコネクタ仕様
| ファイバ | 色 | ピン | 品番 |
|---|---|---|---|
| SM | 緑 | 無 | ALP-LOOPBACK-SM-24MPOAF-QSFP-R2 |
| ALP-LOOPBACK-SM-24MPOAF-FULL-R2 | |||
| 有 | ALP-LOOPBACK-SM-24MPOAM-QSFP-R2 | ||
| ALP-LOOPBACK-SM-24MPOAM-FULL-R2 | |||
| OM4 | アクア | 無 | ALP-LOOPBACK-OM4-24MPOF-QSFP-R2 |
| ALP-LOOPBACK-OM4-24MPOF-FULL-R2 | |||
| 有 | ALP-LOOPBACK-OM4-24MPOM-QSFP-R2 | ||
| ALP-LOOPBACK-OM4-24MPOM-FULL-R2 |
